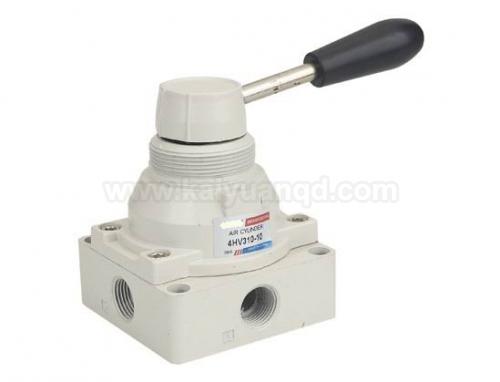

手动转阀 手转阀 两位四通手动阀 HV-02/HV-03/HV-04/HV-06/HV-10 HV400-04
手动转阀 手转阀 两位四通手动阀 » HV-02/HV-03/HV-04/HV-06/HV-10 HV400-04

更多手动转阀 手转阀 两位四通手动阀图片展示:

HV-02/HV-03/HV-04/HV-06/HV-10 HV400-04

手动转阀 手转阀 两位四通手动阀

HV-02/HV-03/HV-04/HV-06/HV-10

马上询价

手动转阀 手转阀 两位四通手动阀 详细介绍

方向控制阀的使用注意事项:

1、       安装前要确认阀的使用条件,如气压范围、电源条件(交、直流,电压大小等),阀的功能、通径等应与阀标牌上或使用说明书上所注明的要一致。

2、       应确保所使用的压缩空气经过适当处理,并不带腐蚀性介质,即在阀气源口上游安装分水过滤器、减压阀,需要供油润滑的元件,还要安装油雾器,以确保供给阀具有一定压力的干燥、洁净、润滑的空气,以使气动系统正常可靠地工作。水份会使阀腐蚀或瞬时堵塞,造成阀换向不良。油份会使橡胶、塑料、密封材料变质。进入阀体的粉尘是造成方向阀动作失灵的主要原因。

3、       应注意阀的安装位置和标明的气流方向,切勿接错。

4、       安装前应彻底清除管道内的粉尘、铁锈等污物。

5、       温度:应高于露点温度,低于最大使用环境温度。

6、       湿度:压缩空气必须经过干燥处理,介质压力露点一般应比使用环境温度低10℃,否则压缩空气扩散时会导致凝结水或冰。环境温度应≤90%。

7、       要求润滑的元件应进行适度的润滑,并使用样本规定的润滑油(ISO VG32透平油),润滑程度以1~5滴/立方米为宜。如果润滑不良会造成摩擦阻力加大而使阀芯动作失灵。由于密封材料的磨损而造成空气泄露。检查润滑是否良好的一个方法是:将一张清洁的白纸放在换向阀的排气口附近,如果阀在工作三到四个循环后,白纸上只有很轻的斑点时,表明润滑是良好的。

对于不供油润滑的阀,一旦使用供油润滑的压缩空气后,便不能维持无给油机能,在以后的工作中,必须使用给油润滑,这是因为油雾气体会冲走密封件上的基本润滑脂。

8、       两位、三位双电控电磁阀禁止同时通电,这会造成故障。

9、       用电磁阀手动操作装置动作后,必须把手动操作装置复到初始位置(确认无锁定式会自动复位,锁定式则要解除锁定)后方可进行装置的运转。

10、 在进行电磁阀的拆卸装配时,必须作动作试验,以确认动作正常。操作步骤如下:

1)  、把手动操作机构放在初始位置(锁定式要解除锁定)

2)  、把A、B口用堵头封死

3)  、从P口加压,由低到高逐渐增加

4)  、先用手动销交替动作,确认换向阀切换正常,从排气口排气

5)  、低压设定(最低工作压力)

l     确认初始位置的输出端A(B);

l     去除初始位置的排气端B(A)口上的堵头;

l     把手动销置于动作位置(无锁定式压下,锁定式置于ON上);

l     确认从B口有气排出;

l     把手动销复原到初始位置,用堵头封死B口,打开A口;

l     用上述同样方法检验另一端;

l     试验完毕后将手动销复位,试验完毕。

   6)、通电试验

l     按手动操作方法相同的顺序进行通电试验;

l     通电试验必须在实施手动试验后进行。

   7)、切断压缩空气及电源,确认手动销复位。



换向阀的常见故障

    换向阀的故障主要表现为机械故障及电磁先导阀故障。机械故障主要表现为动作不良和泄露,其主要原因有压缩空气中有冷凝水、混入粉尘、铁锈、异物、密封圈质量、润滑不良等。电磁先导阀故障主要是铁芯的机械故障,异物侵入后阻塞气路或造成动作不良,电器故障等。



公司专业生产气动元件的厂家,是国内重点气动元件生产基地.产品包括:气源处理/电磁阀/气缸/脚踏阀/转阀等一系列通用标准规格.普通通用型都有现货,也可来样来图订做非标产品!本公司通过ISO9001认证,质量放心,一年保障!



主打产品:
39系列气源处理件:

 394-8/394-15/394-25,395-8/395-15/395-25/396-8/396-15/396-25/397-8/397-15/397-25,398-8/398-15/398-25/399-8/399-15/399-25
Q系列气源处理件:

QSL-8/QSL-10/QSL-15/QSL-20/QSL-25/QSL-40/QSL-50/QTY-8/QTY-10/QTY-15/QTY-20/QTY-25/QTY-40/QTY-50/QIU-8/QIU-10/QIU-15/QIU-20/QIU-25/QIU-40/QIU-50
Q系列高压调压阀:

QTYH-8/QTYH-10/QTYH-15/QTYH-20/QTYH-25/QTYH-40/QTYH-50



 亚德客A系列气源处理件:



AR2000/AF2000/AFR2000/AL2000/AFC2000
亚德客B系列气源处理件:



BR2000/BF2000/BFR2000/BL2000/BFC2000/BR3000/BF3000/BFR3000/BL3000/BFC3000/BR4000/BF4000/BFR4000/BL4000/BFC4000
49系列三联件:



AC2000-01/AC2000-02/AC3000-02/AC3000-03/AC4000-04/
AC4000-06/AC5000-06/AC5000-10
49系列二联件:



AC2010-01/AC2010-02/AC3010-02/AC3010-03/AC4010-04/
AC4010-06/AC5010-06/AC5010-10
AF系列过滤器(49系列):



AF1000-M5/AF2000-01/AF2000-02/AF3000-02/AF3000-03/
AF4000-04/AF4000-06/AF5000-06/AF5000-10
AR系列减压阀(49系列):



AR1000-M5/AR2000-01/AR2000-02/AR3000-02/AR3000-03/
AR4000-04/AR4000-06/AR5000-06/AR5000-10
AL系列油雾器(49系列):



AL1000-M5/AL2000-01/AL2000-02/AL3000-02/AL3000-03/
AL4000-04/AL4000-06/AL5000-06/AL5000-10
AW系列过滤减压阀(49系列):



AW1000-M5/AW2000-01/AW2000-02/AW3000-02/AW3000-03/AW4000-04/AW4000-06/AW5000-06/ AW5000-10
电磁阀:



       4V系列:



2V025-08/3V1-06/4V110-06/4V120-06/4V130-06/4V210-08/4V220-08/4V230-08/4V310-10/4V320-10/4V330-10/4V410-15/4V420-15/4V430-15



3V系列:



3V110-06/3V120-06/3V130-06/3V210-08/3V220-08/3V230-08/3V310-10/3V320-10/3V330-10/3V410-15/3V420-15/3V430-15
新益型电磁阀:



XQ230440/XQ230640/XQ250440/XQ250640/XQ230441/XQ230641/ XQ250441/XQ250641
K系列截止阀:



K23JD-6/K23JD-8/K23JD-10/K23JD-15/K23JD-20/K23JD-25/
K25JD-6/K25JD-8/K25JD-10/K25JD-15/K25JD-20/K25JD-25
K/Q系列滑阀:



K35HD2-6/K35HD2-8/K35HD2-10/K35HD2-15/K35HD2-20/K35HD2-25/ K25HD-6/K25HD-8/K25HD-10/K25HD-15/K25HD-20/K25HD-25/K25HD2-6/K25HD2-8/K25HD2-10/K25HD2-15/K25HD2-20/K25HD2-25/Q24DH-6/Q24DH-8/Q24DH-10/Q24DH-15/Q24DH-20/Q24DH-25/Q24D2H-6/Q24D2H-8/Q24D2H-10/Q24D2H-15/Q24D2H-20/Q24D2H-25
2W系列水阀:



2W-025-06/2W-025-08/2W-040-10/2W-160-10/2W-160-15/2W-200-20/ 2W-250-25/2W-350-35/2W-400-40/2W-500-50
SMC系列 VF 电磁阀:



VF3130/VF3230/VF3330/VF3430/VF3530/VF5120/VF5220/VF5320/VF5420/VF5520
气控阀:



4A110-06/4A120-06/4A130-06/4A210-08/4A220-08/4A230-08/4A310-10/4A320-10/4A330-10/4A410-15/4A420-15/4A430-15
手动机械阀:



XQ230420/XQ230620/XQ250420/XQ250620/XQ230421/XQ230621/XQ250421/ XQ250621/XQ230422/XQ230622/XQ250422/XQ250622/ XQ230420.1/XQ230620.1/XQ250420.1/XQ250620.1/XQ230460/XQ230660/XQ250460/XQ250660/XQ230460.1/XQ230660.1/XQ250460.1/XQ250660.1
手动阀:



4R210-08/4R310-10/4R410-15/3R210-08/4H210-08/4H310-10/4H410-15/K23R5-8/K23R5-10/K23R5-15/K25R5-8/K25R5-10/K25R5-15/K34R6-8/K34R6-8D
手转阀:



HV-02/HV-03/HV-04/HV-06/HV-10



机控阀:



XQ230410/XQ230610/XQ250410/XQ250610/XQ230411/XQ230611/XQ250411/XQ250611XQ230412/XQ230612/XQ250412/XQ250612/XQ230413/XQ230613/XQ250413/XQ250613XQ230270/XQ230271/
脚踏阀:



K23R7-8/K23R7-10/K23R7-15/K25R7-8/K25R7-10/K25R7-15/FV320/ FV420/4F210-08/4F210-08L/4F210-08LG
单向阀:



KA-L6/KA-L8/KA-L10/KA-L15/KA-L20/KA-L25/KA-L32/KA-L40/KA-L50
单向节流阀:



KLA-6/KLA-8/KLA-10/KLA-15/KLA-20/KLA-25
快排阀:



QE-02/QE-03/QE-04KKP-L6/KKP-L8/KKP-L10/KKP-L15KKP-L20/KKP-L20/KKP-L25/KKP-L32/KKP-L40

手动转阀 手转阀 两位四通手动阀相关产品展示
  • HV200-02/VH200-02/ HV-04 HV-03 HV-02 - 手动阀HV200-02/VH200-02/HV400-02 手动阀HV200-02/VH200-02/HV400-02 HV200-02/VH200-02/ HV-04 HV-03 HV-02

    HV手转阀
    Media:Air
    Type:4 Port 2 Position or 4 Port 3 Position
    Flow Control:Cv 1.67
    Port Size:1/4 in. NPT
    Minimum Pressure:0 psi
    Maximum Pressure:116 psi
    Minimum Temperature:23 F
    Maximum Temperature:145 F
    Installation:S

    Colour on your demand.

    HV200 Series: Small size valve body

    HV400 Series:Big size valve body





    ...详细内容
  • K4V210-08 K4V220-08 K4V230-08 - 电磁阀K4V210-08 K4V220-08 K4V230-08电磁阀K4V210-08 K4V220-08 K4V230-08K4V210-08 K4V220-08 K4V230-08

    4V210-06 4V220-06 4V230C-06 4V230E-06 4V230P-06 4V210-08 4V220-08 4V230C-08 4V230E-08 4V230P-08
    4A210-06 4A220-06 4A230C-06 4A230E-06 4A230P-06 4A210-08 4A220-08 4A230C-08 4A230E-08 4A230P-08
    Position and way NO. 5/2 way 5/3Five-way 5/2 way 5/3 way
    Effective area 14mm2(CV=0.78) 12mm2(CV=0.67) 16mm2(CV=0.89) 12mm2(CV=0.67)
    Model 3V210-06 3V220-06 3A210-06 3A220-06 3V210-08 3V220-08 3A210-08 3A220-08
    Position and way NO. 3/2 way 3/2 way
    Effective area 14mm2(CV=0.78) 16mm2(CV=0.89)
    Port size Air inlet=Air outlet=Exhaust=G1/8″ Air inlet=Air outlet=G1/4″ Exhaust=G1/8″
    Fluid 40 micron fi ltered air
    Operation Inside pilot type
    Operating pressure 0.15~0.8MPa
    Max. proof pressure 1.2MPa
    Temperature 5~50oC
    Allowable voltage ±10% of rated voltage
    Power consumption AAC: 4.5VA DC: 3W
    Coil insulation & protection grade Class F.IP65
    Electrical entry Lead wire or connector
    Highest action frequency 5 cycle/second
    Shortest excitation time 0.05 second



    ...详细内容
  • 4M210-08,4M310-10,4M410-15,4M220-08,4M320-10,4M420-15 - 亚德客型5/2 通3/2板式电磁阀 亚德客型5/2 通3/2板式电磁阀 4M210-08,4M310-10,4M410-15,4M220-08,4M320-10,4M420-15

    4M100-400电磁阀
    板式安装电磁阀 两位五通 两位三通电磁阀

    ...详细内容
  • 铝厂专用电磁阀 两位五四电磁阀DFL24-12 - DFL24-12 DFL23-12 DFL24-15 DFL23-15DFL24-12 DFL23-12 DFL24-15 DFL23-15铝厂专用电磁阀 两位五四电磁阀DFL24-12


    dfl24-12直动式电磁阀使用说明

    dfl直动式电磁阀说明,适用于:空气、水、油。流动方向:定向。安装位置:任意。主要特点:直动截止式密封,也可手动密封。可用于真空达133*10mpo,高寿命实现气动控制。工作压力:0.15-0.8mpa

    环境温度:-5~50摄氏度

    介质温度:-5~40摄氏度

    有效截面积:10、20、40、60、110、190平方毫米

    换向时间:≤0.04 ≤0.06 ≤0.10

    换向频率:≥10 ≥8 ≥5

    内泄露量:≤10 ≤25 ≤50

    寿 命:≥200 ≥350

    使用产品须知:

    1、使用前注意检查元件是否损坏,然后安装使用。

    2、安装时,请注意气体流动方向及接管是否正确,电压是否符合要求。

    3、注意防尘。

    4、连接管路时,注意除清管接头、管子内的金属颗粒、粉尘及油污等。

    ...详细内容
