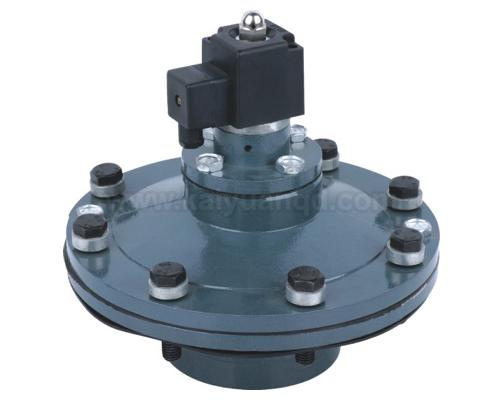

ASCO型脉冲阀除尘电磁阀淹没式电磁脉冲阀 3寸口脉冲阀

马上询价

ASCO型脉冲阀除尘电磁阀淹没式电磁脉冲阀 3寸口脉冲阀详细介绍

用途:
电磁脉冲阀是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”。受脉冲喷吹控制仪输出信号的控制，对滤袋逐排（室）喷吹清灰，使除尘器的阻力保持在设定的范围之内，以保证除尘器的处理能力和收尘效率。
AMD-I(Z)型电磁脉冲阀为直角式阀，其进出口之间夹角为90°，适合于气包与除尘器喷吹管的安装连接。气流畅通，能提供符合要求的清灰气脉冲。

工作原理:
    膜片把电磁脉冲阀分成前、后二个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室，此时后气室压力将膜片组件紧贴阀的输出口，电磁脉冲阀处于“关闭”状态。　　
    脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁后移，阀后气室放气孔打开，后气室迅速失压，膜片组件后移，压缩空气通过阀输出口喷吹，电磁脉冲阀处于“开启”状态。
    脉冲喷吹控制仪电信号消失，电磁脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片组件紧贴阀的输出口，电磁脉冲阀又处于“关闭”状态。

型号含义:
AMD —— I (Z) —— XX —— S
电磁脉冲阀直角式公称通径双膜片（无S为单膜片）

常见问题:

使用阶段	故障现象	原因分析	排除方法
安装调试中	所有阀无法打开，但先导部分有动作	检查气包压力是否过低	排查漏气
	某些阀不工作其他阀正常	检查阀的线路连接及线圈	更换配件
	所有阀无法关闭，有漏气气包压力无法建立	淹没型阀，同一气包的某几个阀漏气造成所有阀漏气的假像	排查漏气
	所有阀无法关闭，有漏气气包压力无法建立	直角型阀，阀的进气口与喷吹口相反安装	重新安装
	某些阀无法关闭, 有漏气阀, 关闭缓慢	有杂质吸附在膜片上	清洁膜片检查膜片是否完整
		动铁芯有卡死现象	检查动铁芯及气塞
		膜片节流孔受堵	疏通膜片节流孔
使用过程中	某些阀漏气膜片关不死阀常开	有杂质吸附在膜片上	清洁膜片检查膜片是否完整
	线圈发热烧毁	先导损坏动铁芯有卡死现象长时间通电	检查动铁芯及气塞等及时更换配件检查控制系统的工作状况
	有电压但阀不动作	膜片损坏或节流孔受堵	及时更换配件
	环境温度低于-10C° 阀有漏气或无法打开	环境温度过低阀内有结冰现象	注意保温

安装使用:
    1. 使用前注意检查元件是否在运输过程中损坏。
    2. 安装前应先通气清理供气管道内杂物.安装时注意气体流动方向及接管是否正确。
    3. 在安装时所有的O型密封圈都要涂上合适的润滑剂。
    4. 电磁脉冲阀线圈上共有三个插脚，并配有专用插头，其中一个有" "符号的为接地插脚，用户可根据需要决定是否接地。（一般情况下，电压小于36V时可不接地，大于36V时就应接地。）另二个为线圈电源插脚，分别与脉冲喷吹控制仪对应顺序的端子和阀用公共线的端子相连接。注意电压是否符合要求。
    5. 除尘器分气箱（包括接管）由用户自定，分气箱容量应满足提供电磁脉冲阀工作稳定的气源，分气箱内壁应清洁无铁锈等杂物，分气箱无泄漏，并符合有关安全的各项要求。
    6. 该阀与气包及喷吹连接管的密封件适用温度为-10℃～70℃。如需高温密封件,请订购时另行注明。
