您目前所在的网站位置: 首页 » 产品展示 » 控制元件
K3V320-10 K3V330-10 K3V410-15 K3V420-15 K3V430-15两位三通电磁阀 KYPC气动换向阀
K3V320-10 K3V330-10 K3V410-15 K3V420-15 K3V430-15两位三通电磁阀 » KYPC气动换向阀

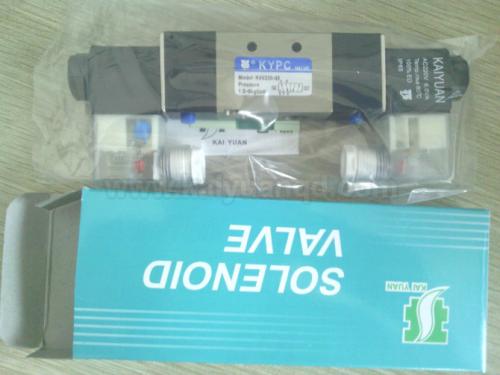

更多K3V320-10 K3V330-10 K3V410-15 K3V420-15 K3V430-15两位三通电磁阀图片展示:

KYPC气动换向阀

K3V320-10 K3V330-10 K3V410-15 K3V420-15 K3V430-15两位三通电磁阀

马上询价

K3V320-10 K3V330-10 K3V410-15 K3V420-15 K3V430-15两位三通电磁阀 详细介绍

产品特点:

    该系列电磁阀采用整体槽隙滑阀结构,以特殊高精度光整工艺加工阀孔,产品具有性能优越,换向性好,使用寿命长,外形美观,通气量大等特点,广泛用于各种气动系统中。

接管口径:G1/8-G1/2

使用压力:0.15-0.8MPa

适用温度:-5 ~~~ 60℃

我公司生产的所有电磁阀系列型号:

五口二位/五口三位电磁阀4V100系列:

4V110-M5;4V120-M5;4V130C-M5;4V130E-M5;4V130P-M5; 4V110-06;4V120-06;4V130C-06;4V130E-06;4V130P-06

五口二位/五口三位电磁阀4V200系列:

4V210-06;4V220-06;4V230C-06;4V230E-06;4V230P-06;4V210-08 ;4V220-08;4V230C-08;4V230E-08;4V230P-08

五口二位/五口三位电磁阀4V300系列:

4V310-08;4V320-08;4V330C-08;4V330E-08;4V330P-08;4V310-10 ;4V320-10;4V330C-10;4V330E-10;4V330P-10

五口二位/五口三位电磁阀4V400系列:

4V410-15;4V420-15;4V430C-15 4V430E-15 4V430P-15

五口二位/五口三位电磁阀4M200/300/400系列:

4M210-06;4M220-06;4M210-08;4M220-08;4M310-08;4M320-08; 4M310-10 ;4M320-10;4M410-15;4M420-15

4V糸列2位5通电磁换向阀:

 4V系列:
2V025-08
/3V1-06/4V110-06/4V120-06/4V130-06/4V210-08/4V220-08/4V230-08/4V310-10/4V320-10/4V330-10/4V410-15/4V420-15/4V430-15

  3V系列:

3V110-06/3V120-06/3V130-06/3V210-08/3V220-08/3V230-08/3V310-10/3V320-10/3V330-10/3V410-15/3V420-15/3V430-15

 气控阀:

4A110-06/4A120-06/4A130-06/4A210-08/4A220-08/4A230-08/4A310-10/4A320-10/4A330-10/4A410-15/4A420-15/4A430-15

 K系列截止阀:
K23JD-6
/K23JD-8/K23JD-10/K23JD-15/K23JD-20/K23JD-25/

K25JD-6/K25JD-8/K25JD-10/K25JD-15/K25JD-20/K25JD-25/

K/Q系列滑阀:

K35HD2-6/K35HD2-8/K35HD2-10/K35HD2-15/K35HD2-20/K35HD2-25/

K25HD-6/K25HD-8/K25HD-10/K25HD-15/K25HD-20/K25HD-25

K25HD2-6/K25HD2-8/K25HD2-10/K25HD2-15/K25HD2-20/K25HD2-25

Q24DH-6/Q24DH-8/Q24DH-10/Q24DH-15/Q24DH-20/Q24DH-25

Q24D2H-6/Q24D2H-8/Q24D2H-10/Q24D2H-15/Q24D2H-20/Q24D2H-25

2W系列水阀:

2W-025-06/2W-025-08/2W-040-10/2W-160-10/2W-160-15/2W-200-20/2W-250-25/2W-350-35/2W-400-40/2W-500-50

 SMC系列VF电磁阀:

VF3130/VF3230/VF3330/VF3430/VF3530/VF5120/VF5220/VF5320/VF5420/VF5520

我公司生产的4V/3v系列电磁阀,性能稳定,价格优惠,质保一年,欢迎采购!!!





电磁阀是用电磁控制的工业设备,用在工业控制系统中调整介质的方向、流量、速度和其他的参数。电磁阀是用电磁的效应进行控制,主要的控制方式由继电器控制。这样,电磁阀可以配合不同的电路来实现预期的控制,而控制的精度和灵活性都能够保证。电磁阀有很多种,不同的电磁阀在控制系统的不同位置发挥作用,最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。



工作原理:

电磁阀里有密闭的腔,在不同位置开有通孔,每个孔都通向不同的油管,腔中间是阀,两面是两块电磁铁,哪面的磁铁线圈通电阀体就会被吸引到哪边,通过控制阀体的移动来挡住或漏出不同的排油的孔,而进油孔是常开的,液压油就会进入不同的排油管,然后通过油的压力来推动油缸的活塞,活塞又带动活塞杆,活塞杆带动机械装置动。这样通过控制电磁铁的电流通断就控制了机械运动。



安装注意事项如下:

1、安装时应注意阀体上箭头应与介质流向一致。不可装在有直接滴水或溅水的地方。电磁阀应垂直向上安装。

2、电磁阀应保证在电源电压为额定电压的15%-10%波动范围内正常工作。

3、电磁阀安装后,管道中不得有反向压差。并需通电数次,使之适温后方可正式投入使用。

4、电磁阀安装前应彻底清洗管道。通入的介质应无杂质。阀前装过滤器。

5、当电磁阀发生故障或清洗时,为保证系统继续运行,应安装旁路装置。



故障排除:

一、电磁阀通电后不工作

  检查电源接线是否不良→重新接线和接插件的连接

  检查电源电压是否在±工作范围-→调致正常位置范围

  线圈是否脱焊→重新焊接

  线圈短路→更换线圈

  工作压差是否不合适→调整压差→或更换相称的电磁阀

  流体温度过高→更换相称的电磁阀

  有杂质使电磁阀的主阀芯和动铁芯卡死→进行清洗,如有密封损坏应更换密封并安装过滤器

  液体粘度太大,频率太高和寿命已到→更换产品

二、电磁阀不能关闭

  主阀芯或铁动芯的密封件已损坏→更换密封件

  流体温度、粘度是否过高→更换对口的电磁阀

  有杂质进入电磁阀产阀芯或动铁芯→进行清洗

  弹簧寿命已到或变形→更换

  节流孔平衡孔堵塞→及时清洗

  工作频率太高或寿命已到→改选产品或更新产品

三、其它情况

  内泄漏→检查密封件是否损坏,弹簧是否装配不良

  外泄漏→连接处松动或密封件已坏→紧螺丝或更换密封件

  通电时有噪声→头子上坚固件松动,拧紧。电压波动不在允许范围内,调整好电压。铁芯吸合面杂质或不平,及时清洗或更换。

K3V320-10 K3V330-10 K3V410-15 K3V420-15 K3V430-15两位三通电磁阀相关产品展示
  • HV200-02/VH200-02/ HV-04 HV-03 HV-02 - 手动阀HV200-02/VH200-02/HV400-02 手动阀HV200-02/VH200-02/HV400-02 HV200-02/VH200-02/ HV-04 HV-03 HV-02

    HV手转阀
    Media:Air
    Type:4 Port 2 Position or 4 Port 3 Position
    Flow Control:Cv 1.67
    Port Size:1/4 in. NPT
    Minimum Pressure:0 psi
    Maximum Pressure:116 psi
    Minimum Temperature:23 F
    Maximum Temperature:145 F
    Installation:S

    Colour on your demand.

    HV200 Series: Small size valve body

    HV400 Series:Big size valve body





    ...详细内容
  • K4V210-08 K4V220-08 K4V230-08 - 电磁阀K4V210-08 K4V220-08 K4V230-08电磁阀K4V210-08 K4V220-08 K4V230-08K4V210-08 K4V220-08 K4V230-08

    4V210-06 4V220-06 4V230C-06 4V230E-06 4V230P-06 4V210-08 4V220-08 4V230C-08 4V230E-08 4V230P-08
    4A210-06 4A220-06 4A230C-06 4A230E-06 4A230P-06 4A210-08 4A220-08 4A230C-08 4A230E-08 4A230P-08
    Position and way NO. 5/2 way 5/3Five-way 5/2 way 5/3 way
    Effective area 14mm2(CV=0.78) 12mm2(CV=0.67) 16mm2(CV=0.89) 12mm2(CV=0.67)
    Model 3V210-06 3V220-06 3A210-06 3A220-06 3V210-08 3V220-08 3A210-08 3A220-08
    Position and way NO. 3/2 way 3/2 way
    Effective area 14mm2(CV=0.78) 16mm2(CV=0.89)
    Port size Air inlet=Air outlet=Exhaust=G1/8″ Air inlet=Air outlet=G1/4″ Exhaust=G1/8″
    Fluid 40 micron fi ltered air
    Operation Inside pilot type
    Operating pressure 0.15~0.8MPa
    Max. proof pressure 1.2MPa
    Temperature 5~50oC
    Allowable voltage ±10% of rated voltage
    Power consumption AAC: 4.5VA DC: 3W
    Coil insulation & protection grade Class F.IP65
    Electrical entry Lead wire or connector
    Highest action frequency 5 cycle/second
    Shortest excitation time 0.05 second



    ...详细内容
  • 4M210-08,4M310-10,4M410-15,4M220-08,4M320-10,4M420-15 - 亚德客型5/2 通3/2板式电磁阀 亚德客型5/2 通3/2板式电磁阀 4M210-08,4M310-10,4M410-15,4M220-08,4M320-10,4M420-15

    4M100-400电磁阀
    板式安装电磁阀 两位五通 两位三通电磁阀

    ...详细内容
  • 铝厂专用电磁阀 两位五四电磁阀DFL24-12 - DFL24-12 DFL23-12 DFL24-15 DFL23-15DFL24-12 DFL23-12 DFL24-15 DFL23-15铝厂专用电磁阀 两位五四电磁阀DFL24-12


    dfl24-12直动式电磁阀使用说明

    dfl直动式电磁阀说明,适用于:空气、水、油。流动方向:定向。安装位置:任意。主要特点:直动截止式密封,也可手动密封。可用于真空达133*10mpo,高寿命实现气动控制。工作压力:0.15-0.8mpa

    环境温度:-5~50摄氏度

    介质温度:-5~40摄氏度

    有效截面积:10、20、40、60、110、190平方毫米

    换向时间:≤0.04 ≤0.06 ≤0.10

    换向频率:≥10 ≥8 ≥5

    内泄露量:≤10 ≤25 ≤50

    寿 命:≥200 ≥350

    使用产品须知:

    1、使用前注意检查元件是否损坏,然后安装使用。

    2、安装时,请注意气体流动方向及接管是否正确,电压是否符合要求。

    3、注意防尘。

    4、连接管路时,注意除清管接头、管子内的金属颗粒、粉尘及油污等。

    ...详细内容
以上是产品K3V320-10 K3V330-10 K3V410-15 K3V420-15 K3V430-15两位三通电磁阀(控制元件)的详细介绍,如果想要更多相关产品,请点击以下目录。
