您目前所在的网站位置: 首页 » 产品展示 » 气源处理器
398-06 398-08 398-10 398-15 398-20 398-25 398-50 398-40 398(三联体)海隆系列空气过滤组合两联件
398-06 398-08 398-10 398-15 398-20 398-25 398-50 398-40  » 398(三联体)海隆系列空气过滤组合两联件

更多398-06 398-08 398-10 398-15 398-20 398-25 398-50 398-40 图片展示:

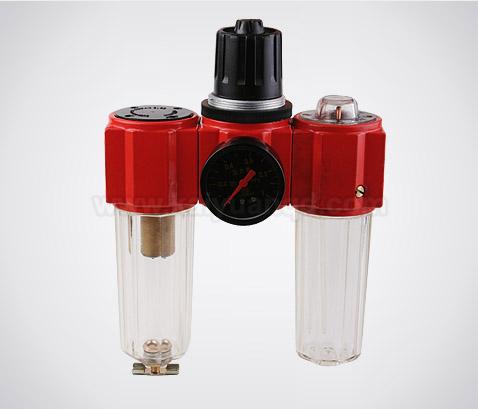

398(三联体)海隆系列空气过滤组合两联件

398-06 398-08 398-10 398-15 398-20 398-25 398-50 398-40

技术参数 型号 398-06 398-08 398-10 398-15 398-20 398-25
口径 1/8" 1/4" 3/8" 1/2" 3/4" 1"
调定压力 0.05-0.85MPA
最大可调压力 1.0MPa
环境及介质温度 0-50℃
过滤孔径 标准:50-75μm 任选项: 25-50μm, 10-25μm, 5-10μm


压力降-空气流量表 型号 压力△P=0.1MPa最大空气流量
过滤精度50-75μm
P1供应压力,P2出口压力
P1 P2 P1 P2 P1 P2 P1 P2 P1 P2
1.0 0.1 1.0 0.25 1.0 0.4 1.0 0.6 1.6 1.0
m3/h
398-06 15 20 25 30 33
398-08
398-10 38 53 64 75 88
398-15
398-20 95 120 140 160 195
398-25

马上询价

398-06 398-08 398-10 398-15 398-20 398-25 398-50 398-40 详细介绍



398(三联体)

398(三联体)



技术参数
型号 398-06 398-08 398-10 398-15 398-20 398-25
口径 1/8"       1/4"    3/8"                1/2" 3/4"                1"
调定压力 0.05-0.85MPA
最大可调压力 1.0MPa
环境及介质温度 0-50℃
过滤孔径 标准:50-75μm 任选项: 25-50μm, 10-25μm, 5-10μm


压力降-空气流量表
型号 压力△P=0.1MPa最大空气流量
过滤精度50-75μm
P1供应压力,P2出口压力
P1 P2 P1 P2 P1 P2 P1 P2 P1 P2
1.0 0.1 1.0 0.25 1.0 0.4 1.0 0.6 1.6 1.0
m3/h
398-06 15 20 25 30 33
398-08
398-10 38 53 64 75 88
398-15
398-20 95 120 140 160 195
398-25


尺寸表
型号 Ma  A B C D E F G
398-06 G1/8" 127 27 164.5 57 76 39.5 42
398-08 G1/4" 127 27 164.5 57 76 39.5 42
398-10 G3/8" 175 39 231 83.5 92 58 52
398-15 G1/2" 175 39 231 83.5 92 58 52
398-20 G3/4" 235.5 48 284.5 104 112 78 52
398-25 G1" 235.5 48 284.5 104 112 78 52
