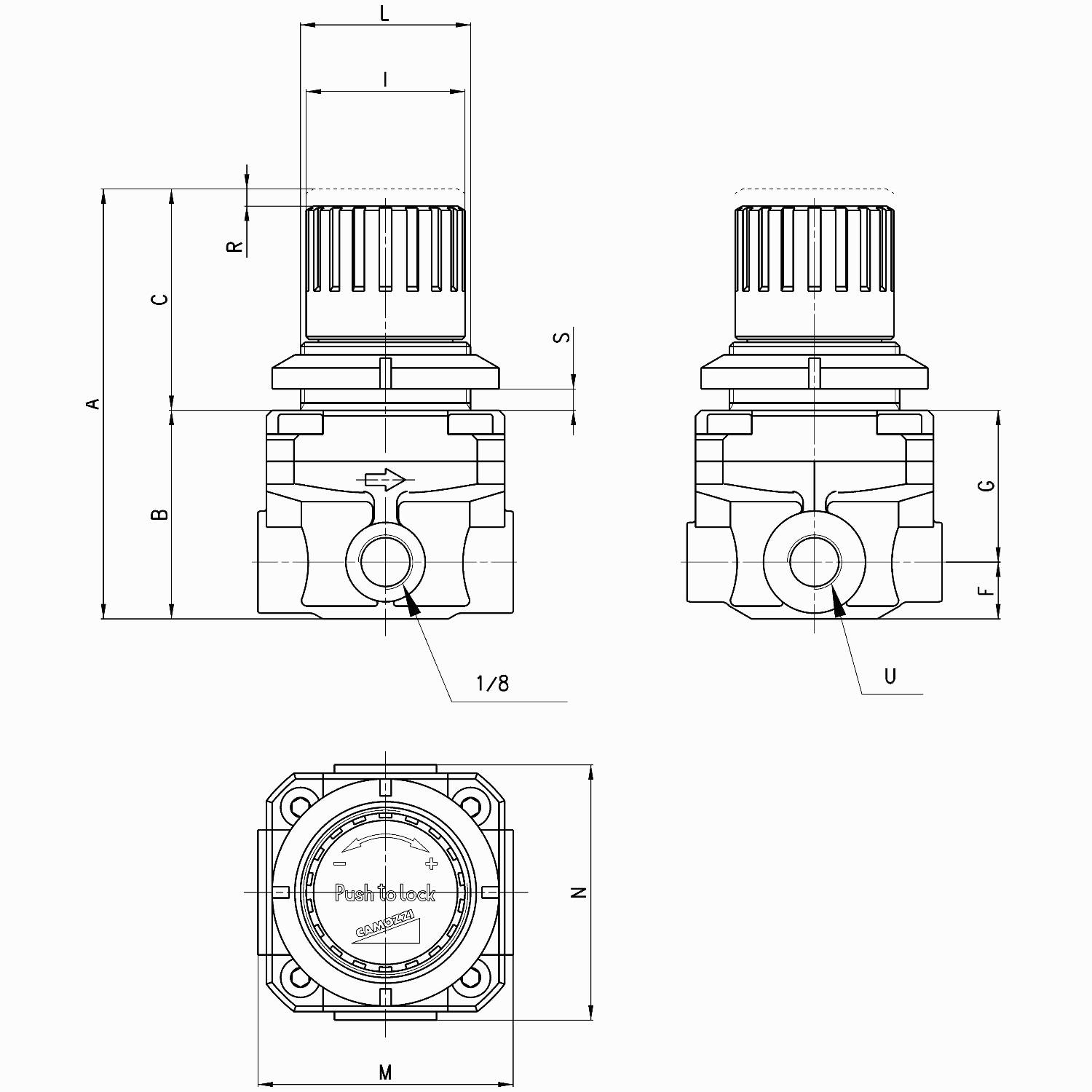

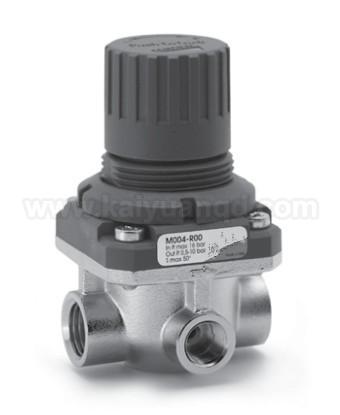

康茂盛大流量调压阀M004-R00-VS,M008-R00-VS

AFC-BFC-空气过滤组合两联件

型号 AFC2000 BFC2000 BFC3000 BFC4000
接管口径G 1/4” 1/4” 3/8” 1/2”
使用流体 空气
过滤精度 标准：40μm
设定压力范围MPa 0.05～0.85
保证耐压力MPa 1.5
温度范围 -10～60℃
推荐使用油 ISO VG32或同级用油

AC,BC系列过滤减压阀

型号 AFR2000 BFR2000 BFR3000 BFR4000
接管口径G 1/4” 1/4” 3/8” 1/2”
使用流体 空气
过滤精度 标准：40μm
设定压力范围MPa 0.05～0.85
保证耐压力NPa 1.5
温度范围 -10～60℃
推荐使用油 ISOVG32或同级用油

SMC型气源三联件 AIRTAC油水分离器

型号 AC2000 AC3000 AC4000 AC5000
接管口径G 1/8”.1/4” 1/4”.3/8” 3/8”.1/2”.3/4” 3/4”.1”
压力表接管口径G 1/8” 1/4”
工作介质 空气
设定压力范围MPa 0.05-0.85
最大处理流量Nl/min 500 2000 4000 5000
温度范围 -10～60℃
过滤精度 标准：5μm
推荐使用油 透平油（ISO VG32）
杯子材质 聚碳酸酯
构造/减压阀 溢流型
附属品（标准装备） 防护罩杯 - ● ● ●
托架 20L 30L 40L 50L

398（三联体）海隆系列空气过滤组合两联件

技术参数 型号 398-06 398-08 398-10 398-15 398-20 398-25
口径 1/8" 1/4" 3/8" 1/2" 3/4" 1"
调定压力 0.05-0.85MPA
最大可调压力 1.0MPa
环境及介质温度 0-50℃
过滤孔径 标准:50-75μm 任选项: 25-50μm, 10-25μm, 5-10μm


压力降-空气流量表 型号 压力△P=0.1MPa最大空气流量
过滤精度50-75μm
P1供应压力,P2出口压力
P1 P2 P1 P2 P1 P2 P1 P2 P1 P2
1.0 0.1 1.0 0.25 1.0 0.4 1.0 0.6 1.6 1.0
m3/h
398-06 15 20 25 30 33
398-08
398-10 38 53 64 75 88
398-15
398-20 95 120 140 160 195
398-25
